Описание принципа работы теплового насоса Vaillant geoTHERM.

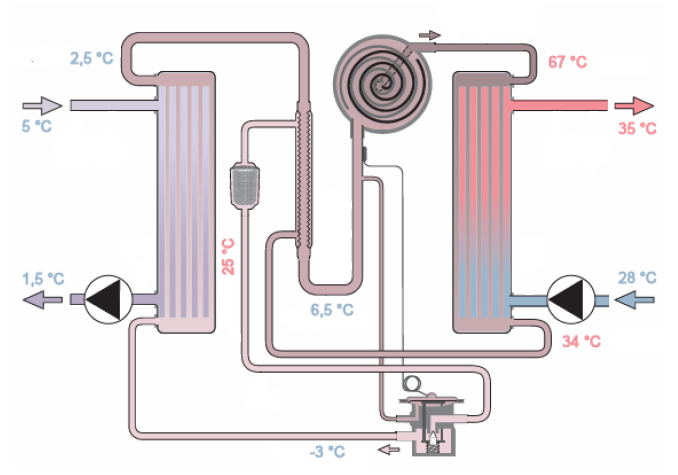

  Холодный хладагент посхеме 1 с температурой от -1°С до -3°С поступает в компрессор, где компрессор создает высокое давление хладагента в трубопроводе 2 и 3. При создании высокого давления хладагент нагревается до положительной температуры от +45°С и выше. Разогретый хладагент попадает в испаритель, где передает тепловую энергию на отопительные источники тепла. После испарителя хладагент проходит дроссель – это принцип форсунки, где при распылении хладагент достигает отрицательной температуры от -1°С и до -3°С. Для поднятия температуры хладагента до +55 и выше после компрессора хладагент стоит привести в положительную температуру, и в трубопроводе низкого давления 4 и 1 по схеме установлен конденсатор, способный разогреть хладагент от альтернативных источников тепла. Достигший хладагент положительной температуры от +1°С и до +3°С попадает в компрессор, где на выходе достигает +62°С.

  Ниже на рисунке два приведена схема теплового насоса со встроенным бойлером на 175 литров и дополнительной функцией пассивного охлаждения – это в летний период тепловой насос способен охлаждать целый  дом.
